Reproducteurs Page 3 : magnétophones à K7

Devenu norme mondiale en 1963, le génial brevet de PHILIPS a provoqué une véritable révolution en permettant la portabilité de la musique. Dès lors il devenait possible de composer son propre programme et de le trimballer n'importe où. Certes la qualité sonore n'était pas encore au rendez-vous avec une bande passante qui ne dépasssait guère les 8KHz, mais rapidement les constructeurs rivalisèrent d'ingéniosité pour améliorer les performances de ces petites machines jusqu'à leur donner accès au label Hi Fi avec une bande passante qui couvrait l'indispensable plage 20-20 000(cf le mythique Uher CR124 ou les platines de salon Nakkamichi, parmi les plus célèbres).
On ne peut passer sous silence la contribution essentielle de BASF, le fabricant de supports magnétiques qui inventa la bande Chrome (la fameuse touche Cr). Par la suite les fabricants de supports développèrent les multicouches (type III) puis les bandes métal (type IV).
Cette révolution s'accompagna d'une autre : le "walkman" de SONY.
Il aura fallu attendre le CD-ROM pour voir le déclin puis la disparition du petit ruban magnétique.
Pour la petite histoire, le grand perdant de cette gigantesque bataille fut Grundig qui mit sur le marché une cassette compacte très proche de celle de Philips, mais la firme hollandaise eut cette idée géniale de donner son brevet, avec pour contrepartie la possibilité pour Philips de piocher gratuitement dans la technlogie du licencié pour améliorer le système. A ce prix là, les choses ne trainèrent pas.

Années 20 : premier pas
Années 30 : années folles 1930
Années 30 1931
Années 30 1932
Années 30 1933
Années 30 1934
Années 30 1935
Années 30 1936
Années 30 1937
Années 30 1938
Années 30 1939

Années 40 : guerre et paix
Années 40 Page 2
Années 40 Page 3

Années 50 : les glorieuses 1950
Années 50 1951
Années 50 1952
Années 50 1953
Années 50 1954
Années 50 1955
Années 50 1956
Années 50 1957
Années 50 1958
Années 50 1959
Années 60 : les AM
Années 60 les petits FM
Années 60 Les salons mono
Années 60 Les salons stéréo 1
Années 60Les salons stéréo 2
Années 60 Les studio et les meubles
Portatifs à tubes

Les inconnus 1
Les inconnus 2
Les inconnus 3
Chassis nus AM
Chassis nus FM
Chassis nus FM-ST

Le monde du transistor
Les pionniers
Les pocket
Petits AM 1
Petits AM 2
Classiques AM 1
Classiques AM 2
Petits FM
Classiques FM 1
Classiques FM 2
Classiques FM 3
Classiques FM 4
Les Multibandes
Les cassettes
Radios réveils
Récepteurs de table

La HiFi
Amplis
Tuners
Amplis/tuners 1
Amplis/tuners 2
Platines
Magnétos
Enceintes
Combinés

Reproducteurs et accessoires
Page 1 Magnétos bobines
Page 2 Electrophones
Page 3 Magnétos K7
Page 4 accessoires
Tourne disques 1
Tourne disques 2
Tourne disques 3
Cellules 1
Cellules 2
Cellules 3
Logos France
Logos Allemagne
Logos Belgique
Logos USA
Logos Italie
Logos Suède
Logos Grande Bretagne

K7 story
Accès par marques
Galerie

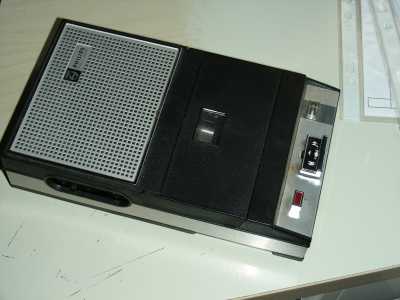

PHILIPS El3302

marque philips
modèle EL 3302
année 1963
Alimentation piles (7.5v) R14
Vitesses 4.75
Bobines Compact Cassette (K7)
M/S Mono
Electronique Transistors
Pistes 2
Coffret Plastique gris bi ton
Dimensions 200 115 55 (1,3kg)
Comment. Troisième série de la première version (le tout premier est le EL3000). Il était livré avec sa housse de transport et un micro piezo à télécommande. En option un bloc secteur externe 6502


RADIOLA RA9104T

marque radiola
modèle RA 9104 T
année 1963
Alimentation piles (7.5v) R14
Vitesses 4.75
Bobines Compact Cassette (K7)
M/S Mono
Electronique Transistors
Pistes 2
Coffret Plastique noir
Dimensions 200 115 55 (1,3kg)
Comment.

La version Radiola du tout premier magnéto K7 utilisant la Compact Cassette.
Livré avec le même équipement.

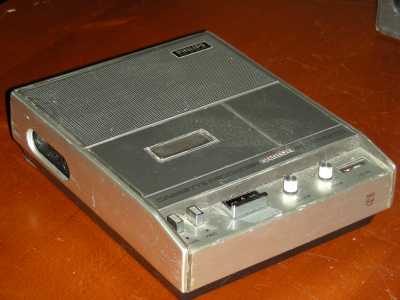

PHILIPS N2204

marque philips
modèle N2204
année 1971
Alimentation Mixte P/S (9v) R14
Vitesses 4.75
Bobines Compact Cassette (K7)
M/S Mono
Electronique Transistors
Pistes 2
Coffret plastique recouvert d'une feuille d'aluminium
Dimensions 215 60 170 (1,9kg)
Comment. Version extrapolée du 3302 (dont il garde la platine mécanique) avec alimentation secteur intégrée et contrôle de tonalité et système de trappe à cassette et niveau d'enregistrement automatique.

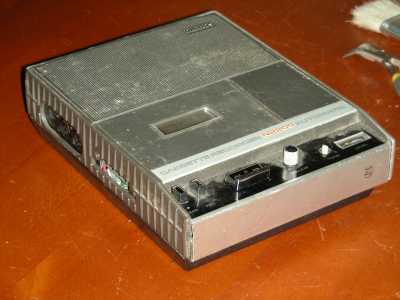

PHILIPS N2209

marque philips
modèle N2209
année 1971
Alimentation Mixte P/S (9v) R14
Vitesses 4.75
Bobines Compact Cassette (K7)
M/S Mono
Electronique Transistors
Pistes 2
Coffret plastique recouvert d'une feuille d'aluminium
Dimensions 215 60 170 (1,7kg)
Comment. Un génial appareil : c'est un 2204 avec en prime un dispositif permettant de synchroniser les projecteurs de diapositives ou de cinéma. Il a été produit jusqu'en 1976. Le mien est en attente de pièces pour restauration, il est en piteux état


TELEFUNKEN 4001

marque telefunken
modèle 4001
année 1964
Alimentation piles (7.5v)
Vitesses 4.75
Bobines Compact Cassette (K7)
M/S Mono
Electronique Transistors
Pistes 2
Coffret plastique et métal
Dimensions 200 115 55 (1,3kg)
Comment. Version Téléfunken du 3302 dont il reprend intégralement la platine mécanique, il se distingue par un design propre à la marque et un indicateur de niveau un peu plus grand.


SONY TCM 7

marque sony
modèle TCM 7
année
Alimentation piles R6
Vitesses 4.75
Bobines Compact Cassette (K7)
M/S Mono
Electronique Transistors
Pistes 2
Coffret Aluminium
Dimensions
Comment. Platine mécanique à commandes électroniques logiques, format poche, micro électret intégré


CANON X-730

marque canon
modèle X730
année 197*
Alimentation piles (6v) R14
Vitesses 4.75
Bobines Compact Cassette (K7)
M/S Mono
Electronique Transistors
Pistes 2
Coffret plastique, capot k7 transparent
Dimensions
Comment. Circuit électronique spécialement conçu pour l'enregistrement et la lecture des supports informatiques. Compteur 3 chiffres intégré


marque grundig
modèle C200 SL Automatic
année 1968
Alimentation piles (7.5v) R14
Vitesses 4.75
Bobines Compact Cassette (K7)
M/S Mono
Electronique Transistors
Pistes 2
Coffret Plastique et dessus métal, existait en version noire et bois
Dimensions 245 152 65
Comment. Une mécanique particulièrement simple et remarquablement fiable et une excellente qualité sonore




marque National
modèle
année
Alimentation Piles secteur
Vitesses 4.75
Bobines Compact Cassette (K7)
M/S Mono/Stéréo
Electronique Transistors
Pistes
Coffret
Dimensions
Comment.

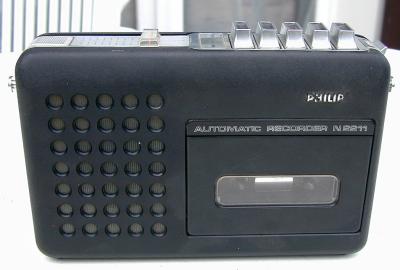

PHILIPS N2211

marque philips
modèle N2211
année 1973
Alimentation piles (7.5v) R14
Vitesses 4.75
Bobines Compact Cassette (K7)
M/S Mono
Electronique Transistors
Pistes 2
Coffret Plastique gris anthracite, bandeau alu
Dimensions 215 148 58 (1kg)
Comment. Clavier à touches, trappe à éjection, micro électret intégré, enregistrement à niveau automatique, bandoulière de transport et enfin une esthétique conforme aux standards de l'époque ! Succès garanti !
